丨产品概述

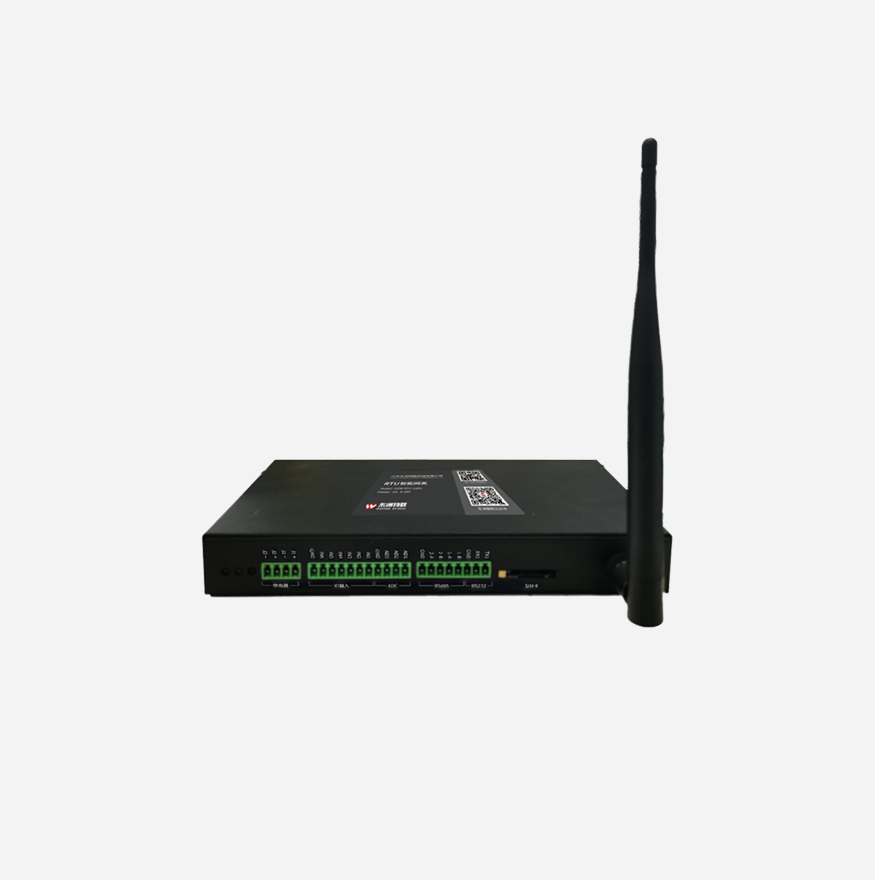

DZ-IG200-1A是一款工业级的RTU智能网关。采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS485、RS232、LAN、开关量输入、模拟量输入、开关量输出等采集方式，该产品稳定可靠、标准易用、功能强大以及应用领域广等特点。该产品广泛应用于电力光伏监测、水表集中抄表、水利环保监测、气象地震监测、交通控制以及燃气热网监控等行业，为您的行业应用提供一个开箱即用的工业物联网解决方案。
丨产品特性
● 采用高性能工业级4G无线模块；
● 采用高性能工业级32位通信处理器；
● 内置RTC实时时钟；
● WDT看门狗设计，保证系统稳定；
● 采用完备的防掉线机制，保证终端永远在线；
● 支持断线续传功能；
● 设备加电自动连接网络，断线后自动重连；
● 支持历史数据功能，网络环境较差时，可以保持大量历史数据；
● 支持TF卡拓展；
● 3路模拟量输入，分辨率达16bit，输入电压（-10V-10V），输入电流（4mA-20mA），精度小于±0.5%；
● 2路继电器输出（干接点），驱动能力5A/30VDC，5A/250VAC;
● 4路光隔离数字量输出，集电极开路输出，最大支持30V，最大电流40mA，最大功率125mV;
● 2路PWM输出，频率和占有空比可调；
● 6路开关量输入，输入范围（0-3.3V为低电平，5-30V为高电平）其中包含6路计数功能（最高计数频率1KHz）;
● 支持对外供电，提供5、12、24V标准电压输出；
● 支持U盘升级；
● 支持对RTU进行远程配置，远程实时数据查询；远程查询和导出本地历史数据，远程固件升级；
● 支持连接多个中心，多个中心同步数据传输，最多支持5个主备中心，不同中心支持不同协议；
● 支持工业标准协议（Modbus RTU及Modbus TCP协议等）；
设备管理平台，支持设备远程配置；
丨硬件参数
类型 | 名称 | 内容 |
系统 | CPU | STM32F407ZGT6 |
FLASH | 1024K | |
SRAM | 192K | |
SPI Flash | 16MBytes | |
扩展SRAM | 1MBytes,预留 | |
T-Flash卡 | 预留 | |
独立RTC芯片 | 预留 | |
独立复位芯片 | 有 | |
下载调试接口 | SWD接口, PCB测试点方式 | |
材质 | 镀锌合金 | |
尺寸 | 200.6mm*114.2mm*29mm | |
工作温度 | -20~+70ºC | |
供电 | 标准直流电源适配器 | DC 12V/2A |
供电范围 | 6~32V | |
无线通信 | 模组 | 4G LTE cat 4(兼容4G LTE cat1），支持睡眠模式 |
接口 | RS232 | 1路，调试专用 |
RS485 | 2路，每路独立，隔离保护 | |
开关量输入 | 6路，光隔离，输入范围（0-3.3V 为低电平，5-30V 为高电平）。 | |
模拟量输入 | 3路，12bit AD。预留16bit AD兼容设计。支持电压检测（0~5 V）和 电流检测（4-20mA),电压/电流检测可由软件控制进行切换。 | |
开关量输出 | 4路，光隔离。最大电压：30VDC，最大电流：50mA，最大功率：150mW | |
继电器输出 | 2路，光隔离，驱动能力5A/30V DC，5A/250V AC | |
PWM输出 | 2路，光隔离，频率和占空比可调 | |
USB | 2个，内置限流器件。其中1个为USB Slave(USB 2.0 miniUSB头），另 1个为USB Host(USB 2.0 type A头） | |
以太网接口 | 1个，10/100M RJ45插座 | |
指示灯 | 3个单色LED灯 | |
天线接口 | 1个，标准SMA阴头，特性阻抗50 欧 | |
SIM/UIM卡接口 | 1个，标准抽屉式用户卡接口，支持1.8V/3V SIM/UIM 卡 | |
电源接口 | 2个，内置电源反相保护和过流/过压保护。其中1个为2.5mm DC-Jack, 另1个为3.81mm端子接口。 | |
受控电源输出 | 4路，内置过流保护。其中1路可控24V/0.5A输出,2路可控12V/1A 输出，1路可控5V/2A输出 。 |
